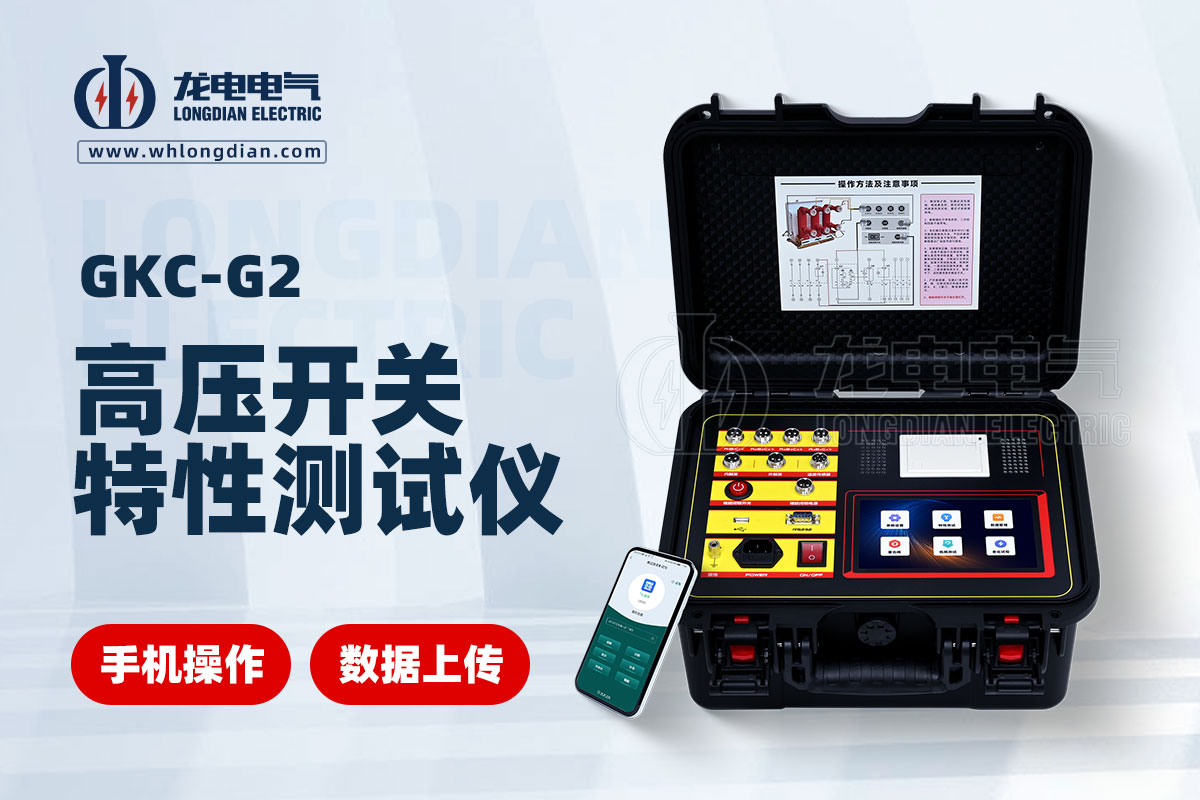

內觸發是指高壓開關特性測試儀自身發出操作指令，控制高壓開關動作，并同時開始記錄各項時間參數。這是最常見、最直接的測試方式。

簡單來說，測試儀就像一個“指揮官”，它給高壓開關發出“合閘”或“分閘”的命令，并在命令發出的那一刻，自己就開始計時，直到開關動作完成。

內觸發的工作原理

內觸發的核心在于測試儀能直接與高壓開關的操作回路（控制開關合閘/分閘的電路）進行電氣連接和控制。

1. 控制信號輸出： 測試儀內部會有一個控制模塊，通過輸出繼電器或電子開關，向高壓開關的合閘線圈或分閘線圈發出電壓脈沖。這個脈沖就是“指令”。

• 合閘測試： 測試儀輸出一個脈沖給合閘線圈，驅動開關合閘。

• 分閘測試： 測試儀輸出一個脈沖給分閘線圈，驅動開關分閘。

2. 計時啟動： 當測試儀發出這個控制脈沖的同時，其內部的高精度計時器就會自動啟動。這是內觸發與外觸發最大的區別，計時起點由測試儀自身精準控制。

3. 觸頭狀態檢測： 為了準確判斷高壓開關主觸頭何時閉合或斷開，測試儀通常會采用以下一種或多種方法：

• 當觸頭斷開時，回路是開路狀態，高頻信號會形成一個相對平穩的諧振電流或電壓信號。

• 當觸頭閉合時，回路被短路，高頻信號會突然衰減或消失。測試儀通過監測這個高頻信號的變化，就能精確捕捉到觸頭的閉合或斷開瞬間。這種方法的好處是可以在不斷開地線的情況下進行測試，更安全高效。

• 高頻信號法： 這是目前最常用的方法。測試儀會向高壓開關的斷口兩端注入一個微弱的高頻信號。

• 電流/電壓變化法： 通過監測流過觸頭的電流或觸頭兩端的電壓變化來判斷。例如，合閘時，觸頭閉合瞬間電流會突然增大；分閘時，觸頭斷開瞬間電流會減小或消失，電壓會上升。

• 輔助觸點法： 連接到高壓開關的輔助觸點。當主觸頭動作時，輔助觸點會隨之動作，產生一個開關量信號，測試儀通過檢測這個信號來判斷主觸頭的動作完成。這種方法通常作為輔助或校驗手段，因?yàn)檩o助觸點的動作可能與主觸頭存在微小時間差。

4. 計時停止與數據處理： 當測試儀檢測到主觸頭動作完成的瞬間，計時器停止。然后，測試儀會計算出合閘時間、分閘時間，以及三相的不同期性、彈跳等數據，并顯示在屏幕上或生成報告。

內觸發的優勢

• 操作簡便： 通常只需要將測試儀正確連接到高壓開關的操作回路和主回路，即可一鍵啟動測試。

• 精度高： 由于計時起點和操作指令由測試儀自身同步發出，消除了外部信號傳輸和延時帶來的誤差，測試精度更高。

• 適用性廣： 適用于絕大多數高壓開關的常規時間特性測試。

• 自動化程度高： 很多測試儀可以自動完成整個測試過程，包括多次合閘/分閘、數據采集、計算和存儲。

內觸發是高壓開關特性測試儀最基本也是最重要的工作模式，它通過測試儀直接控制開關動作并同步計時，從而精準高效地測量開關的各項時間特性。這對于電力設備運維人員來說，是確保高壓開關“心臟”健康跳動、保障電網安全穩定運行不可或缺的工具。
