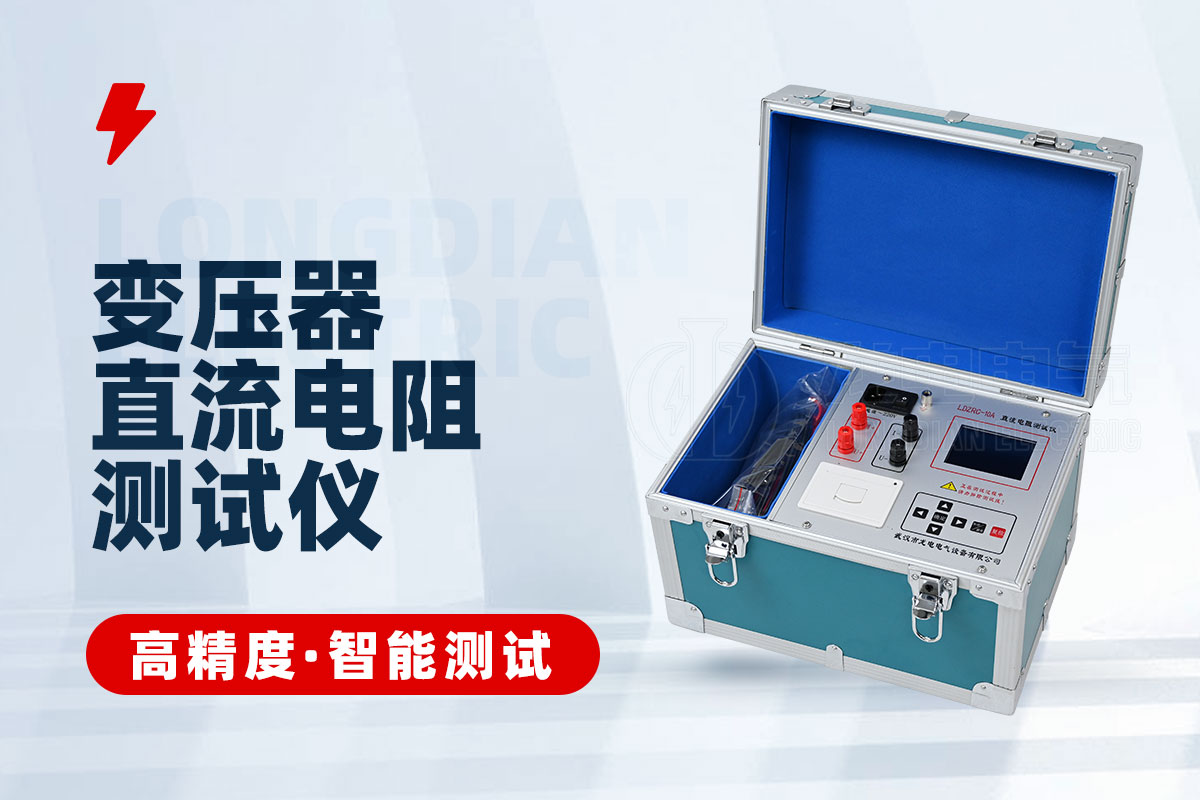

直流電阻測試儀是以高速微控器為核心，內置充電電池以及充電電路，測量范圍廣，數據穩定，重復性好，抗干擾性能好，保護功能強，而且具有體積小，重量輕，輸出電流大，重復性好，測量精度高，可以實現變壓器直阻的快速測量，所以深受電力工作者的喜愛，那么對于新手來說，直流電阻測試儀測量范圍是哪些呢，容不容易操作呢，今天小編在下面給大家做詳細的解答。

1、電源

直流電阻測試儀為測試所提供的電源的兩種：AC220V／DC12V。在強電磁場干擾的情況下，建議最好使用直流穩壓電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

A、直流穩壓電源測試：

閉合總電源開關（DC12V），相應有指示燈亮，閉合總電源開關，相對應的指示燈亮，按下“啟停”鍵，即可開始測試。測試結束，關閉總電源開關（DC12V），相對應的指示燈熄滅，放電后，再轉換測試夾，進行再次測試。

B、交流電測試：

接上交流AC220V電源，相對應的指示燈亮，閉合總電源開關，相對應的指示燈亮，按下“啟停”鍵，即可開始測試。測試結束，關閉總電源開關（AC220V），相對應的指示燈滅，放電后，再轉換測試夾，進行再次測試。

C、充電：

接上交流AC220V電源，此充電器指示燈亮，表示正在對機內的可充電池進行充電工作。直流電阻測試儀在使用交流電測試，同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）。

2.測試線的連接方法：

直流電阻測試儀的I＋、V＋、V－、I－端子與被試品的方法連接好。這類連接法，可消除A、B、C、D處的接觸電阻，以及聯線電阻對測量結果影響。測量的值即為B、C、之間的電阻Rx(注意：B、C之間不要反向)。

在使用中，如果儀器設備隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。

3.測量：

直流電阻測試儀在回路未接好的情況下開機表頭顯示“E0000”。按圖1方法接好測量線后，根據所測值的大小選定欲測的電阻檔，按下該檔電源開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為所測的電阻值。讀值時要注意所選量程上的單位。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量結果線圈最好是將其短路，以免電磁干擾。

4.放電：

測試完成后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓直流電阻測試儀有續放電過程。一般來說放電至少20秒，否則電感的反電動勢危害人身安全。

以上就是小編給大家介紹的直流電阻測試儀這塊的相關知識哦，武漢龍電電氣專業生產直流電阻測試儀，從事于電力行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
