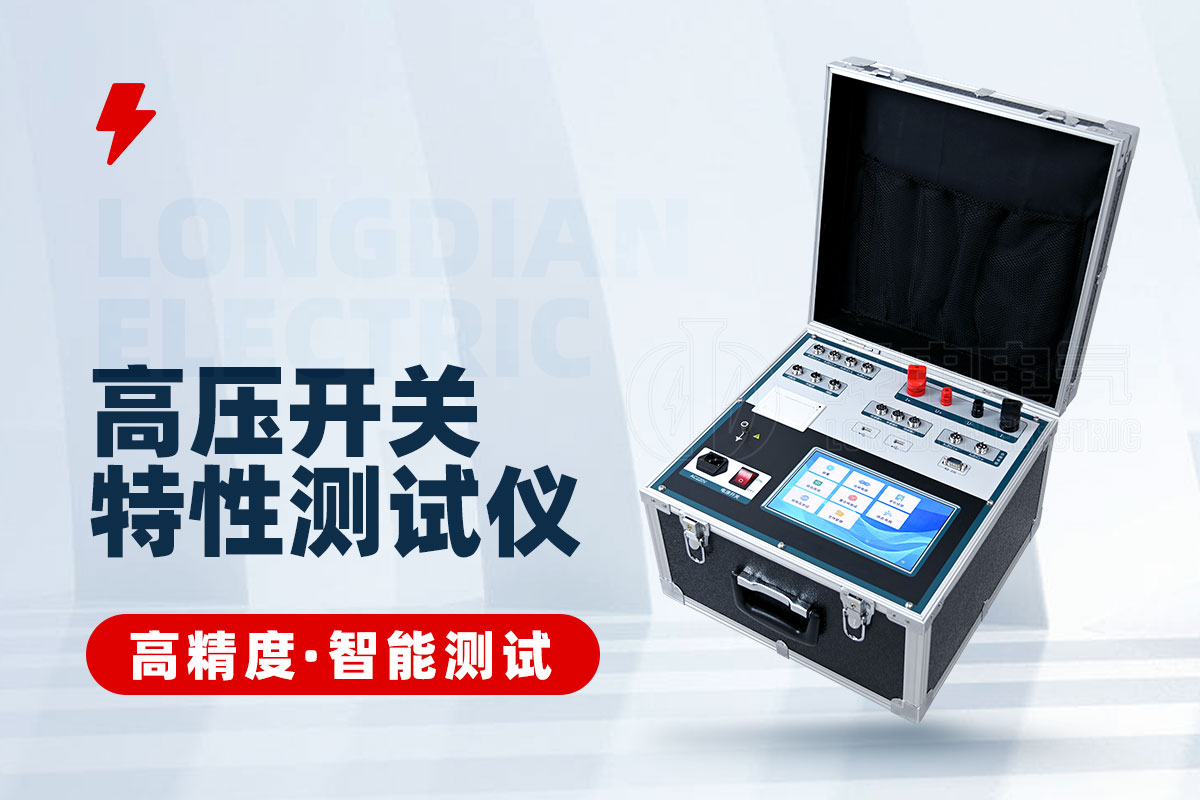

高壓開關特性測試儀的動態電阻功能用于測量斷路器在動作過程中的電阻變化，是評估斷路器性能的重要參數之一。

動態電阻測試主要關注以下幾個方面：

◆ 測試儀器：使用專門的動態電阻測試儀，如GKC-HBD型，這類儀器能夠?qū)涣鞲邏洪_關的機械特性、回路電阻、消弧觸頭和振動特性等參數進行綜合性分析。

◆ 測試電流：測試儀通常能夠輸出150～200A的動態電阻電流源，這樣的電流源與輸入電源電氣隔離，確保在高壓開關一側接地狀態下安全進行動態電阻測量。

◆ 測試方法：采用四端接線方法進行測試，這種方法實際上是測量開關動作過程中的動態電阻，對于裝有石墨觸頭的SF6高壓斷路器尤為適用。通過在斷路器石墨觸頭的兩個端子上加載10A恒流源，可以準確測量出動態電阻。

◆ 設計依據：高壓開關測試儀的設計依據包括《高壓交流斷路器》GB1984-2003標準和DL/T846.3-2004電力行業標準，確保了測試的準確性和可靠性。

◆ 技術結合：測試儀將現代光電隔離技術、大規模可編程邏輯電路技術與高壓設備測量技術有機結合，通過人機對話方式操作，具有智能化、功能全面、數據準確可靠、抗干擾能力強等特點。
