LD-2003智能電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。LD-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用高檔PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。

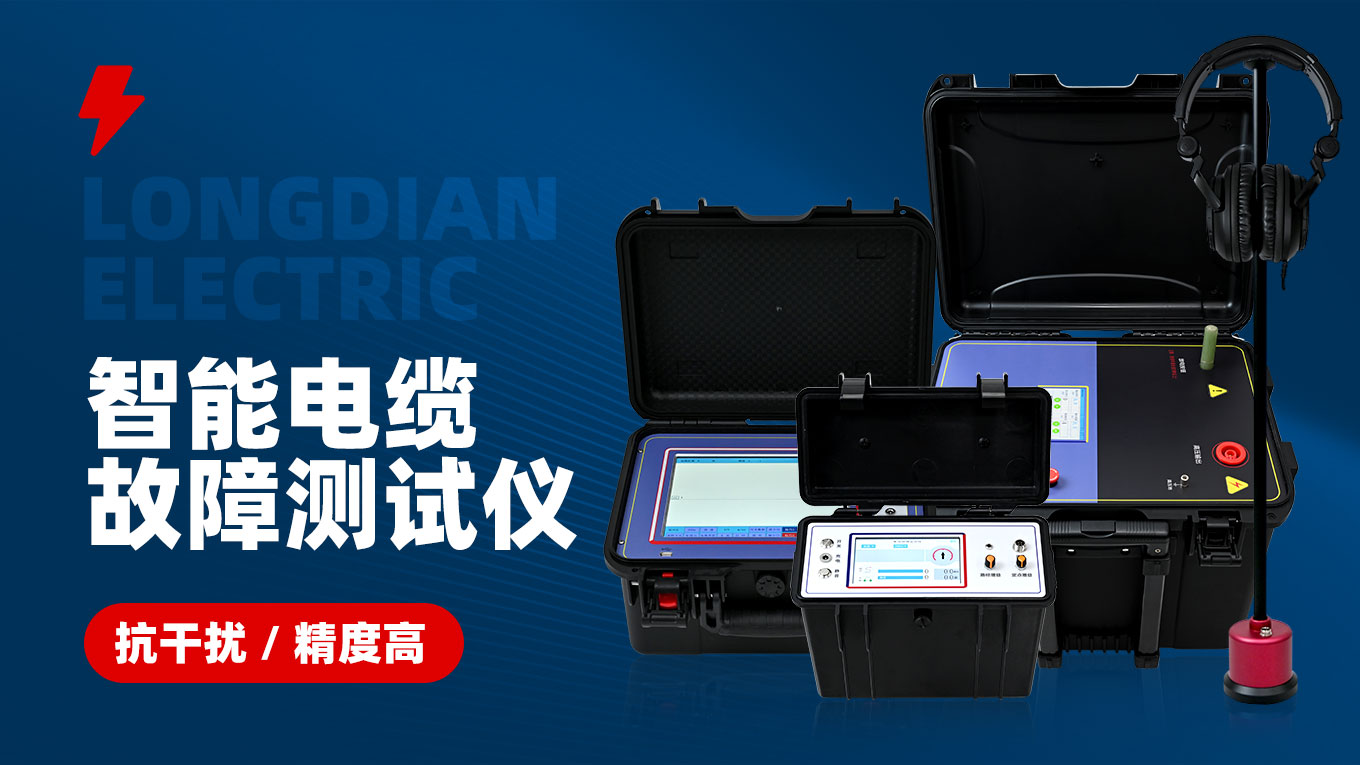

LD-2003智能電纜故障測試儀由測距主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。

LD-2003智能電纜故障測試儀功能特點

1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。

3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。

4.故障自動搜索，距離自動顯示，雙游標移動可精確到1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。

5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。

6.內置電源供電，在無電源環境中均可長時間使用。

7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。

8.在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。

LD-2003智能電纜故障測試儀技術參數

1.采樣方法：低壓脈沖法、沖擊閃絡法、速度測量法

2.電纜長度：50m、300m、1km、2km、5km、10km、30km、60km

3.波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定

4.沖擊高壓：35kV及以下

5.測試距離：＜60km

6.分 辨 率：1m

7.測試精度：1m

8.顯示方式：工業級10.4寸彩色觸摸液晶屏

9.操作方式：觸摸屏操作、物理旋鈕操作

10.分析設置：滾屏、縮放、保存、調出、波移等功能

11.工作電源：內置電池供電

12.連續工作：＞4h（亦可使用外接電源使用）

13.儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用

14.波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位

波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

LD-2003智能電纜故障測試儀工作原理

LD-2003智能電纜故障測試儀采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。

LD-2003智能電纜故障測試儀測試方法

1.低壓脈沖法測試電纜的斷線、短路故障距離

2.低壓脈沖法測試電纜長度（全長）

3.波速測量

4.沖擊閃絡法測試電纜的高阻故障距離
